Сообщение Re: Feinwerkbau LG Mod. 300S Junior
У меня был перелет из-за сифонящего уплотнения перепуска. Старое немецкое умялось и задубело, поставил новое от Олега2100 и все пришло в норму, откат срабатывает на 1\2-2\3 хода.
У себя проверял как работает откат с пружинкой и без, существенной разницы не заметил.


Чт май 11, 2017 10:26 pm
Профиль Отправить email
Баба-Яга!
Аватара пользователя

Зарегистрирован: Вс сен 05, 2010 11:10 pm
Сообщения: 6649
Откуда: Донецк
Арсенал: F300S(U) HW100 Anshutz380
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Andired писал(а):
У меня был перелет из-за сифонящего уплотнения перепуска. Старое немецкое умялось и задубело, поставил новое от Олега2100 и все пришло в норму, откат срабатывает на 1\2-2\3 хода.
У себя проверял как работает откат с пружинкой и без, существенной разницы не заметил.


Да ты олигарх! А подложить картонную шайбочку под уплотнение не по чину вам?

_________________
Я уже не в том возрасте, чтобы быть неуверенным в себе - жизнь научила быть неуверенным в других.


Чт май 11, 2017 11:00 pm
Профиль
бывалый
бывалый
Аватара пользователя

Зарегистрирован: Ср май 14, 2014 10:42 pm
Сообщения: 273
Откуда: Харцызск
Арсенал: FWB300S
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Когда то, что задумывалось резиновым, стало деревянным, то хот что туда подкладывай, а толком работать оно не будет.
Да и цена вопроса 50грн. Столько-же стоит хлопковая одноразовая салфетка для протирки лобового стекла моего Ролс-Ройса, так-что не обеднею. Кстати, мой дворецкий сказал то-же самое.


Чт май 11, 2017 11:35 pm
Профиль Отправить email
бывалый
бывалый
Аватара пользователя

Зарегистрирован: Ср май 14, 2014 10:42 pm
Сообщения: 273
Откуда: Харцызск
Арсенал: FWB300S
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Begemot писал(а):
Вобщем откат -предмет темный и исследованию не подлежит

Подлежит :D
Возвращаясь к проблеме люфта отката.
Оказывается хитрые немцы предусмотрели данную проблему и заложили её решение в саму конструкцию винтовки. На эти мысли меня натолкнуло разглядывание взрыв-схемы
В выделенном узле шайба идет под тремя номенклатурными номерами, по каталогу это калиброванные шайбы 0,2- 0,3- 0,4мм. Для чего они? А для того что-бы регулировать зазор между задней направляющей и шепталом отката, да-да шепталом- оно срвбатывает при спуске и освобождает откат.
Собственно, суть в том, что увеличивая толщину шайб мы опускаем спусковой механизм относительно направляющей, тем самым выбирая люфт. На свой Файн к двум заводским добавил три шайбочки вырезанные из латунной фольги. На фото две родные и одна самодельная, количество подкладок выбирал методом научного тыка, добавляя по одной.
В итоге люфт пропал от слова "совсем". Винтовка ощущается монолитно как с взведенным так и не взведенным откатом. Кардинальных изменений в характере отката и спуска не заметил.


Вс фев 10, 2019 5:12 pm
Профиль Отправить email
Баба-Яга!
Аватара пользователя

Зарегистрирован: Вс сен 05, 2010 11:10 pm
Сообщения: 6649
Откуда: Донецк
Арсенал: F300S(U) HW100 Anshutz380
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Лихо! А всего делов было задуматься глядя на схему.
Респект! :good:

_________________
Я уже не в том возрасте, чтобы быть неуверенным в себе - жизнь научила быть неуверенным в других.


Вс фев 10, 2019 5:54 pm
Профиль
Ъ Ъ Ъ
Аватара пользователя

Зарегистрирован: Ср окт 08, 2008 7:40 pm
Сообщения: 7087
Откуда: Крым
Арсенал: Walther LG300, Feinwerkbau 300
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Спасибо. :Yahoo!:

_________________
Настоящее мужество состоит в том, чтобы даже перед лицом смерти (короновируса Ред. моя) не отказываться от своих прав и свобод, считая их неотъемлемыми. (Альфред Кох)


Пн фев 11, 2019 9:13 am
Профиль
бывалый
бывалый
Аватара пользователя

Зарегистрирован: Ср май 14, 2014 10:42 pm
Сообщения: 273
Откуда: Харцызск
Арсенал: FWB300S
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Коль уж разбирал винтовку, то подумал, а почему бы мне гайд не написать?
Ну и написал.

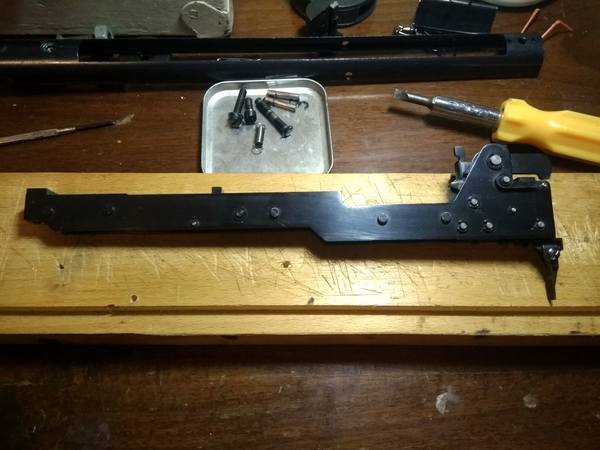

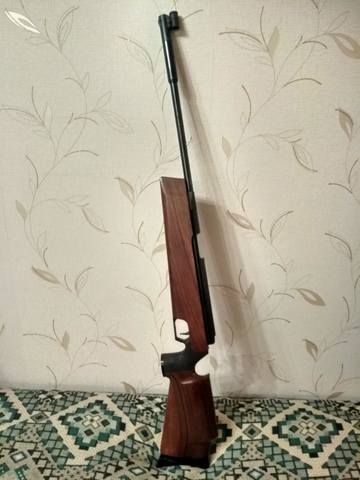

Разборка начинается со снятия ложа. Выкручиваем два винта, снимаем ложе и откладываем в сторону.
Сквозь раму отката вставлен поперечный штифт, закрепленный двумя стопорными шайбами. При взводе в него упирается трещотка храповика и толкает компрессор винтовки вперед, ставя откат на взвод. Снимаем одну стопорную шайбу и вынимаем штифт.
Изображение Изображение

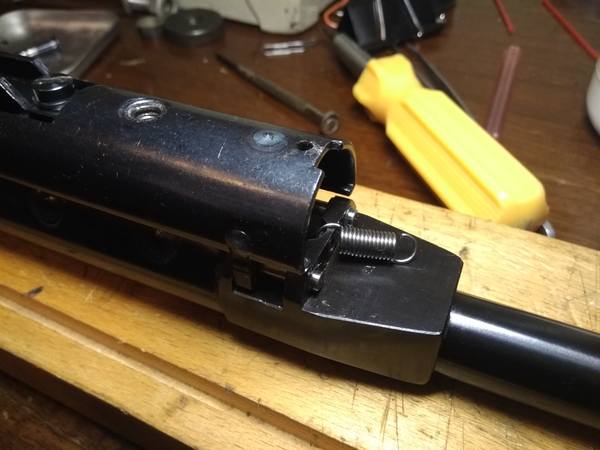

Снимаем пружину отката.
Для снятия задней направляющей отката нужно приподнять над ней раму и вывести направляющую назад.
Изображение Изображение
Снимаем стопорные шайбы передних направляющих, выводим направляющие штифты вперед и снимаем раму.
Изображение Изображение
Выкручиваем два винта крепления колодки спуска и снимаем ее в сборе. При сборке необходимо обратить внимание на то, попал ли выступ трещотки в ответное окно в стакане поршня.
Изображение Изображение
Выкручиваем осевой винт ручки взвода, выводим тягу взвода из зацепления со стаканом поршня и откладываем в сторону. Снимаем стопорную шайбу крепления пружины перехватчика поршня.
Изображение Изображение
Вынимаем грибок, удерживающий пружину, саму пружину и кнопку. При сборке следует обратить внимание на положение пружины, своим изгибом на конце она должна упираться в стенку задней колодки. Если вставить неправильно, то не будет работать перехватчик поршня.
Упираем винтовку задником в стол, ключом на 17 выкручиваем болт фиксации задней колодки с радиусной проставкой и калиброванными шайбами. У этого узла есть интересная и неочевидная функция. С помощью замены или добавления шайб можно регулировать величину люфта отката. При увеличении толщины шайб мы опускаем колодку спускового механизма и шептало отката по отношению к задней направляющей, тем самым выбирая люфт. Менять толщину шайб стоит постепенно, при переборе или недоборе толщины может произойти недовзвод, поршень упрется в шептало или не войдет с ним в зацепление и повиснет на храповике и перехватчике при не взведенном спусковом механизме. Выйти из такой ситуации в две руки будет проблематично. Подробнее о работе отката будет дальше. Вынимаем заднюю колодку.
Изображение Изображение Изображение
Не теряем перехватчик поршня.
Так детали перехватчика расположены относительно задней колодки и взаимодействуют с хвостовиком поршня.
Изображение Изображение
Извлекаем из компрессора пружину и стакан с поршнем. На этом разборка, необходимая для обслуживания винтовки закончена. Во время сборки необходимо заранее совместить пропил в поршне с окном тяги взвода в стакане. При поджатой пружине сделать это будет затруднительно.
Изображение Изображение
Сборка происходит в обратном порядке и особых затруднений не вызывает.

Далее идет спусковой механизм.
В его колодке расположен храповой механизм, удерживающий от захлопывания под действием боевой пружины ручку взвода в промежуточных положениях взвода. Трещотка храповика просто выезжает по направляющим колодки. Зуб храповика качается на оси, закрепленной в колодке стопорными шайбами. Ось крепления пружинки не стал вынимать.
Изображение Изображение
Для снятия первых шептал, да, их два и оба первые, снимаем стопорную шайбу с оси, выдавливаем ее из колодки, и достаем шептала. Не теряем маленькую пружинку, установленную между шепталами.
Изображение Изображение
Освобождаем блокиратор спускового крючка при открытом рычаге взвода от пружинки, которая крепится за отверстие сверху, вынимаем ось и снимаем блокиратор и третье шептало, они видят на одной оси. Снимаем ограничитель, ось спускового крючка и сам спусковой крючок.
Изображение Изображение
Снимаем четвертое шептало с регулировочными винтами. Не теряем пружинку и дистанционные шайбы. У меня они прилипли к колодке и вывалились только во время чистки.
Изображение Изображение
Выдавливаем две оси и вынимаем второе шептало с толкателем в сборе. Между ними установлена пружина. В руках остается пустая колодка. Видна опорная площадка пружины четвертого шептала и ось с пружинкой блокировки спускового крючка, снимать ее я не посчитал нужным.
Изображение Изображение
Собирается спусковой механизм в обратном порядке без каких либо проблем.
Далее рассмотрим работу спускового механизма. Он имеет два первых шептала, одно удерживает на взводе поршень, другое удерживает на взводе откат. Срабатывают они одновременно под действием второго шептала.
Изображение Изображение
Для наглядности работы шептала отката убрал третье шептало. При взводе оно опускается и расклинивает железо винтовки между упорами передних и задней направляющей. В момент спуска второе шептало поворачивается на оси по часовой стрелке и поднимает шептало, выводя его из упора с направляющей, что позволяет сработать откату синхронно выстрелу.
Изображение Изображение
Так располагаются шептала при взводе и спуске.
Изображение Изображение
Подводя итог, хочу привести цитату известного мастера и специалиста по пружинно-поршневой пневматике под ником Gnom: «Тот же 300-й Файн показывает высокий результат не потому что он с откатом, а потому что он Файн, как бы банально это не звучало»


Вт фев 12, 2019 8:41 pm
Профиль Отправить email
Баба-Яга!
Аватара пользователя

Зарегистрирован: Вс сен 05, 2010 11:10 pm
Сообщения: 6649
Откуда: Донецк
Арсенал: F300S(U) HW100 Anshutz380
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Класс! И не лень же было :good:
Андрей! Сделай новичкам подарок - напиши (скопируй )все это отдельной темой бо тут оно утонет.

_________________
Я уже не в том возрасте, чтобы быть неуверенным в себе - жизнь научила быть неуверенным в других.


Вт фев 12, 2019 9:24 pm
Профиль
Тиран и сумасброд
Аватара пользователя

Зарегистрирован: Ср мар 01, 2006 11:47 pm
Сообщения: 26938
Откуда: Харьков
Арсенал: АА ТХ200НС,BAM XS-B 40,QB-78,ИЖ-53,МР-654К,R-3
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Begemot писал(а):
Класс! И не лень же было :good:
Андрей! Сделай новичкам подарок - напиши (скопируй )все это отдельной темой бо тут оно утонет.

Оно будет статьей на сайте, ссылку прикрепить проще будет в начале темы.

_________________
They've killed Kenny!
----------------------------------------------
An armed society is a polite society (c) Robert A. Heinlein, 1942
We, meanies, only take NO for an answer! (c) "YS" by Beatles
Тиран-деспот. Коварен, капризен, злопамятен. (с) "Обыкновенное чудо"


Вт фев 12, 2019 9:59 pm
Профиль WWW
профи
профи
Аватара пользователя

Зарегистрирован: Вт июн 23, 2009 11:27 pm
Сообщения: 4851
Откуда: Чернівці
Арсенал: Feinwerkbau 300s, Walther lg 400 FT.
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Андрей, вот спасибо. Очень полезная информация.

_________________
"Хочешь рассмешить Бога - расскажи ему о своих планах"
Хвалить, ругать здесь: viewtopic.php?f=33&t=23007


Ср фев 13, 2019 12:13 am
Профиль Отправить email
Баба-Яга!
Аватара пользователя

Зарегистрирован: Вс сен 05, 2010 11:10 pm
Сообщения: 6649
Откуда: Донецк
Арсенал: F300S(U) HW100 Anshutz380
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
YuraS писал(а):
Begemot писал(а):
Класс! И не лень же было :good:
Андрей! Сделай новичкам подарок - напиши (скопируй )все это отдельной темой бо тут оно утонет.

Оно будет статьей на сайте, ссылку прикрепить проще будет в начале темы.


Только надо отпечатки пальцев стереть с шептала отката :crazy:
Ну так, дань традиции :oops:

_________________
Я уже не в том возрасте, чтобы быть неуверенным в себе - жизнь научила быть неуверенным в других.


Чт фев 14, 2019 12:39 am
Профиль
бывалый
бывалый
Аватара пользователя

Зарегистрирован: Ср май 14, 2014 10:42 pm
Сообщения: 273
Откуда: Харцызск
Арсенал: FWB300S
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
И правда отпечаток. Откуда он взялся :unknown: Я же шептала из колодки молотком выколачивал :crazy: :P


Чт фев 14, 2019 8:23 am
Профиль Отправить email
Баба-Яга!
Аватара пользователя

Зарегистрирован: Вс сен 05, 2010 11:10 pm
Сообщения: 6649
Откуда: Донецк
Арсенал: F300S(U) HW100 Anshutz380
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
Andired писал(а):
Я же шептала из колодки молотком выколачивал :crazy: :P


Ну это норма, прицел кстати тоже иначе не снять
http://www.youtube.com/watch?v=-iKAguer4eg

_________________
Я уже не в том возрасте, чтобы быть неуверенным в себе - жизнь научила быть неуверенным в других.


Пт фев 15, 2019 11:49 pm
Профиль
бывалый
бывалый
Аватара пользователя

Зарегистрирован: Ср май 14, 2014 10:42 pm
Сообщения: 273
Откуда: Харцызск
Арсенал: FWB300S
Сообщение Re: Feinwerkbau LG Mod. 300S Junior
В данной ситуации я предложил бы закручивать стяжные болты с обоих сторон на встречу друг другу что бы они разжимали половинки мостика.
И вообще, исходя из конструкции, крайне не рекомендую гатить таким образом по винтовке при взведенном откате, так как весь удар на себя принимает спусковой механизм.


Сб фев 16, 2019 7:35 pm
Профиль Отправить email
